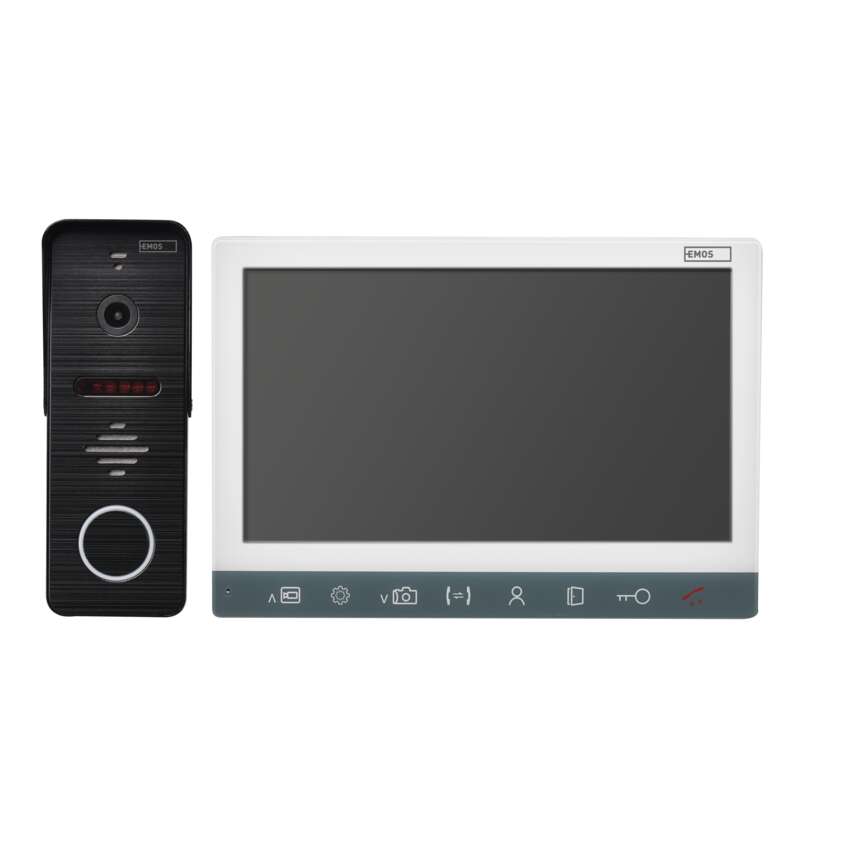

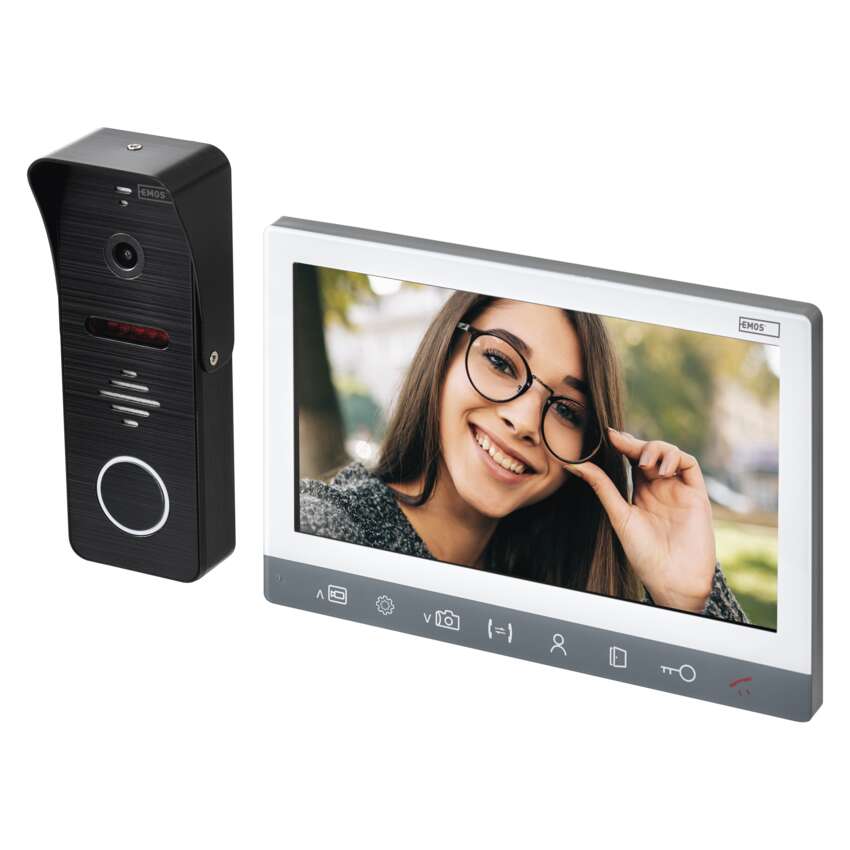

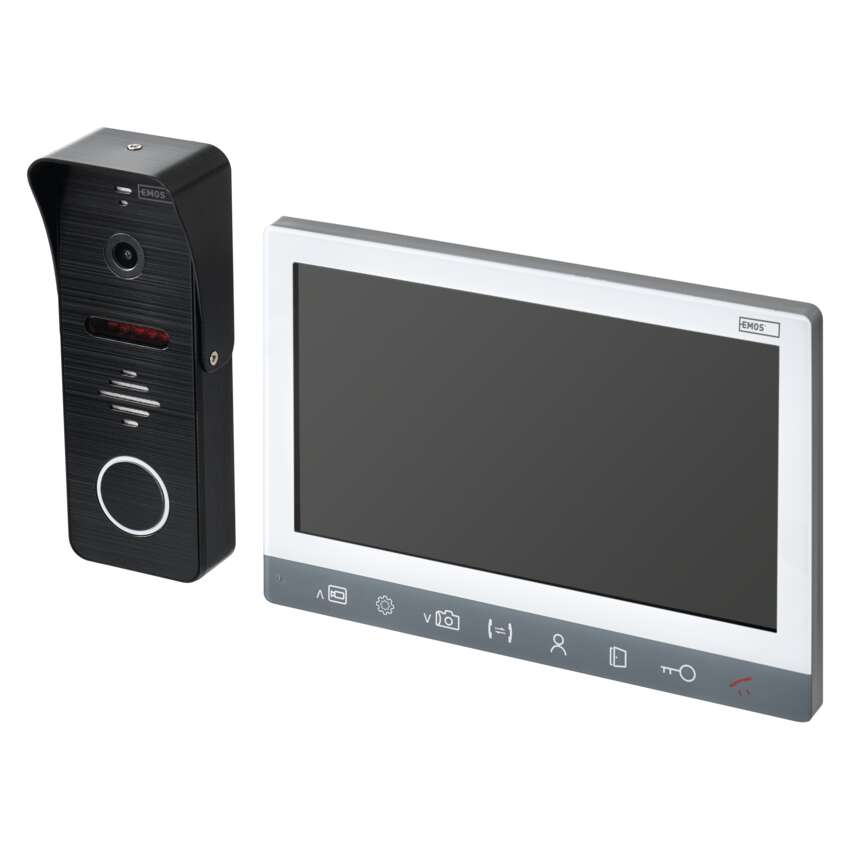

Video-Türsprechanlage + Kameraeinheit EMOS EM-10AHD

Katalognummer H3010
Gratis-Versand ab 15,00 €
für alle Transportsarten
Wählen Sie die Variante
Anzahl der Monitore
Anzahl der Kameraeinheiten
inklusive Türschloss
Vorrätig
23.05.2024 bei Ihnen
207,20 €
20 % rabatt
Den Code in Warenkorb eingeben: RABATT20
259,00
inkl. MwSt. zzgl. Versand
Ich berate Sie gerne

Wir empfehlen den Kauf

191,20 € mit dem Code: RABATT20
239,00
Vorrätig
71,92 € mit dem Code: RABATT20
89,90
Vorrätig
27,92 € mit dem Code: RABATT20
34,90
Vorrätig
66,32 € mit dem Code: RABATT20
82,90
Vorrätig
69,52 € mit dem Code: RABATT20
86,90
Vorrätig
75,92 € mit dem Code: RABATT20
94,90
Vorrätig
159,20 € mit dem Code: RABATT20
199,00
Vorrätig
Parameter

Parameter

Marke EMOS
Katalognummer H3010
Produktnummer 3010003010
EAN 8592920090329
Anzahl der Monitore 1
Anzahl der Kameraeinheiten 1
Anzahl der Tasten der Kameraeinheit 1
inklusive Türschloss nein
inklusive Stromversorgung für das Schloss nein
Schloßsteuerung ja
Torsteuerung ja
Applikation für Fernverwaltung ohne Applikation
Intercom ja
Möglichkeit der Aufzeichnung ja
Möglichkeit des Anschlusses von CCTV Kameras ja
Kamera-Beleuchtung ja, bis 150 cm
Anzahl der Melodien 10 + eigene
Lautstärkeregelung ja
Farbe silbern
Displaygröße 7"
Farbdisplay ja

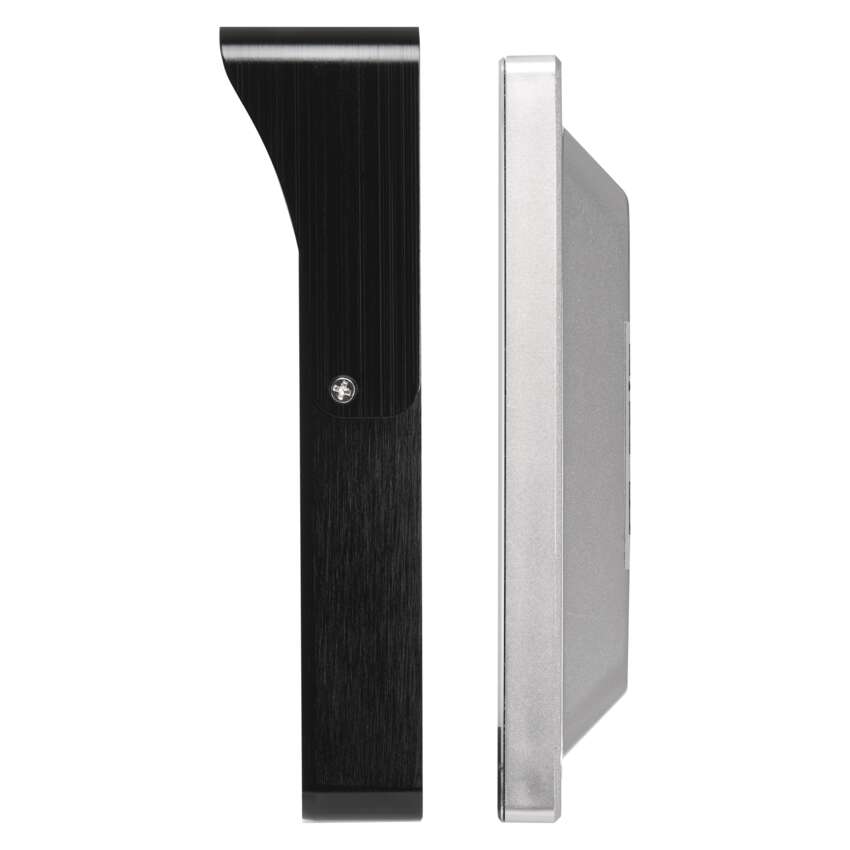

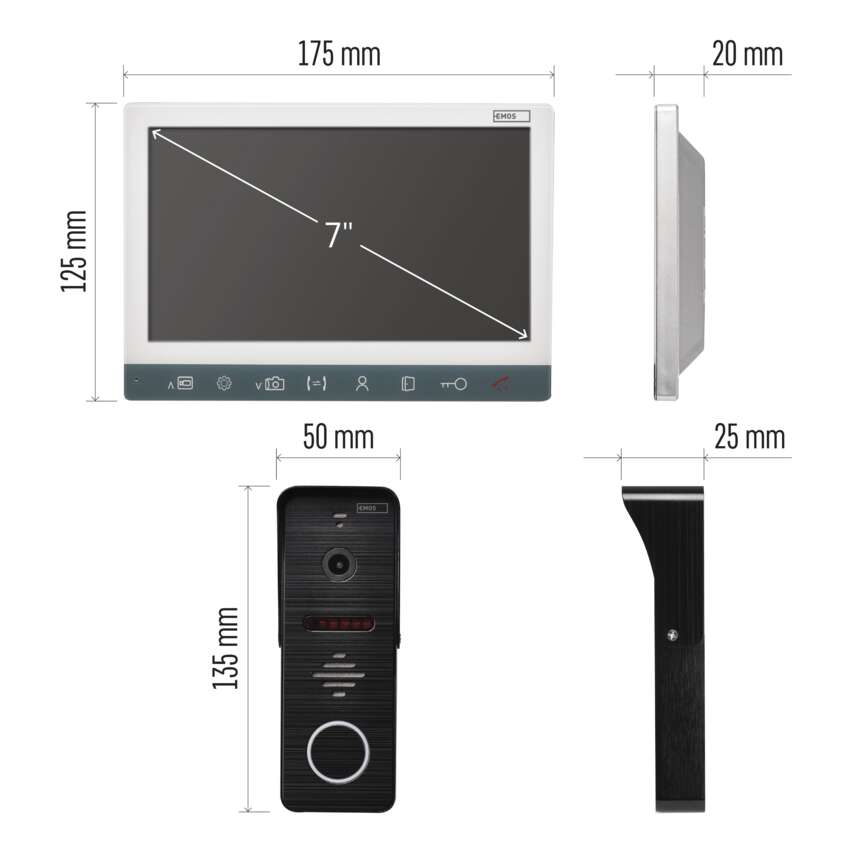

Größe des Monitors 175 × 125× 20 mm
Größe der Kameraeinheit 135 × 50 × 25 mm

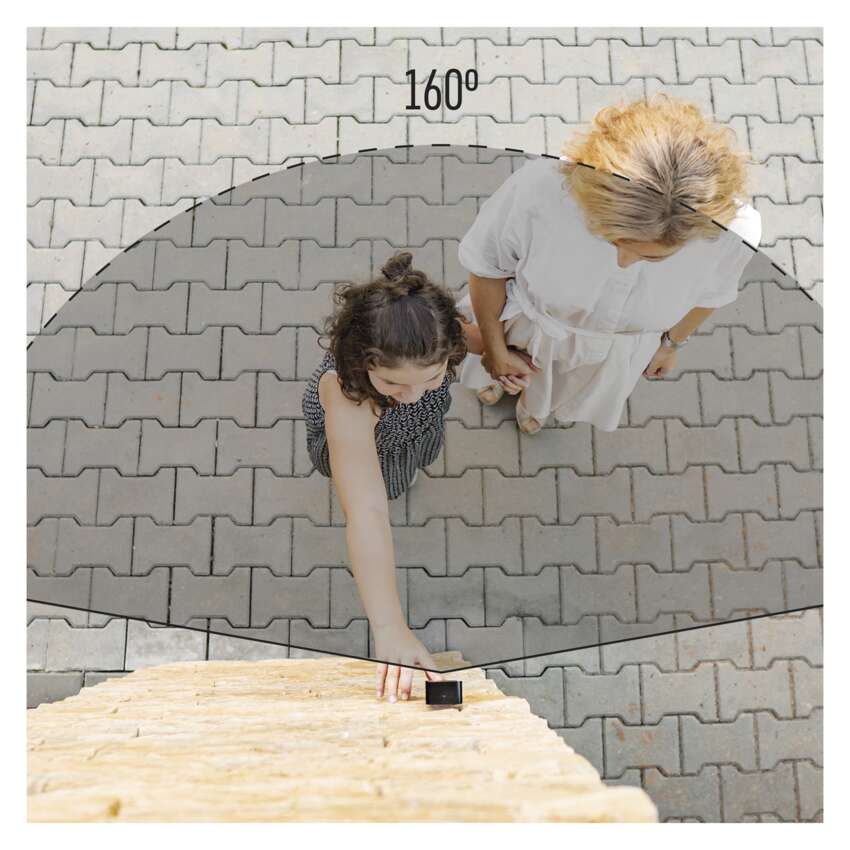

Aufnahmewinkel der Kamera 160°

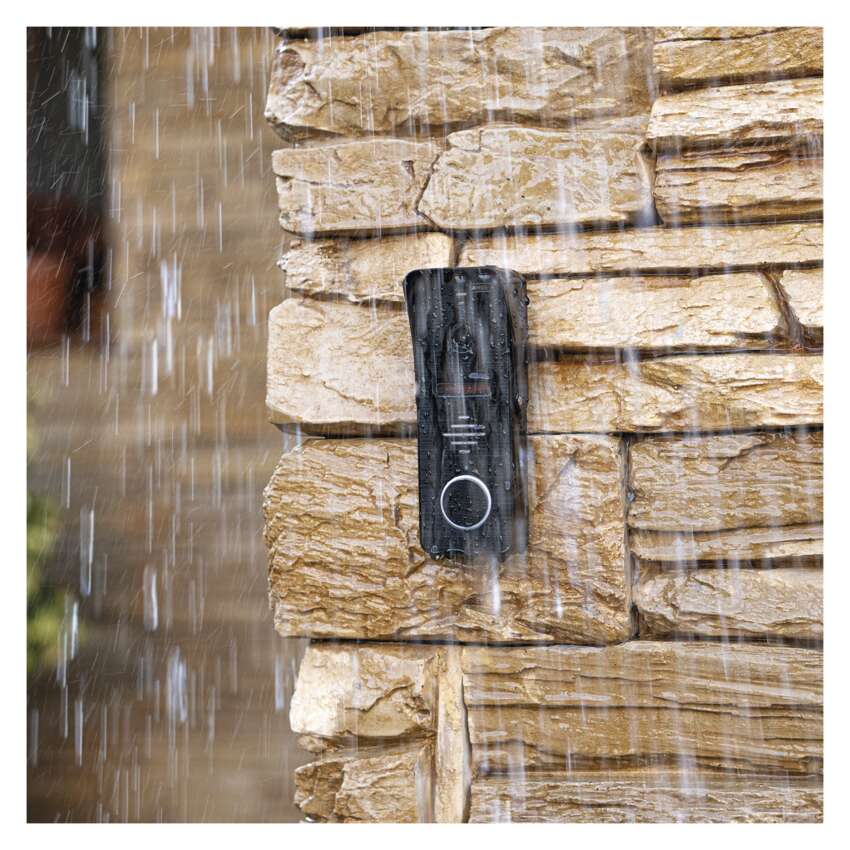

Schutzart IP44
Aufnahmeelement der Kamera 2 Megapixel AHD (1080p)
Stromversorgung des Bildschirms 12 V DC (mitgeliefert)
Stromversorgung der Kameraeinheit aus Bildschirm
Netzteil im Lieferumfang enthalten ja
Montage an die Wand
Vandalen-sichere Ausführung der Kameraeinheit ja

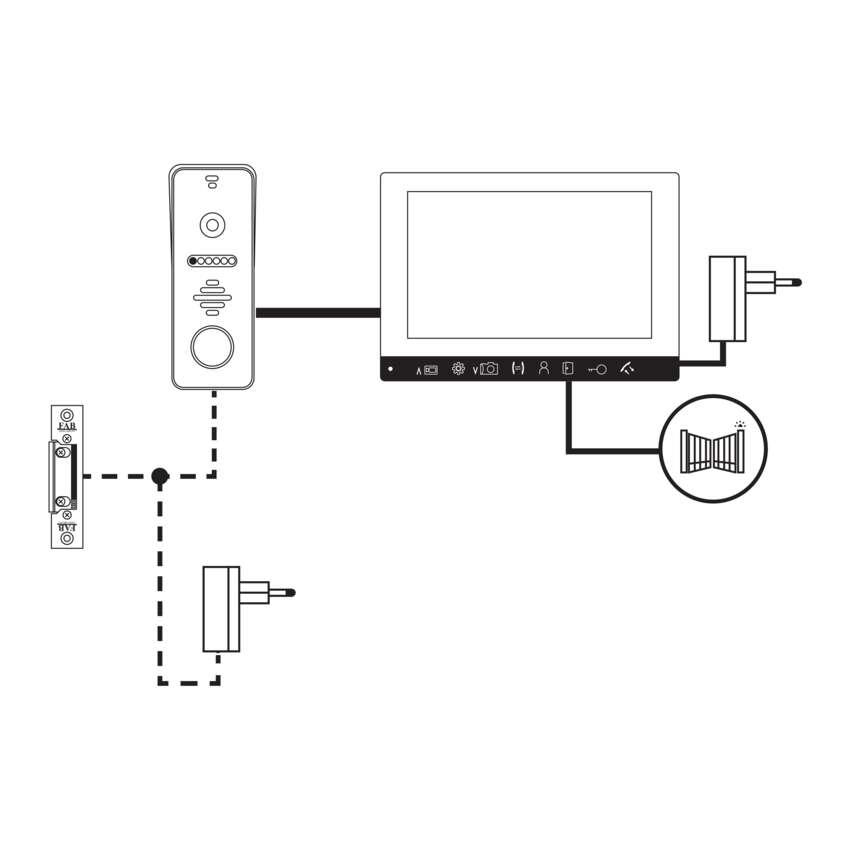

Erforderliche Verkabelung FTP oder SYKFY 5 × 2 × 0,5
Zahl der Kabel (Monitor/Schloss/Tor) 4+0+2
Garantiezeit 2 Jahre
Verkaufsverpackung 1 St, Schachtel
Produktbewertungen

Produktbewertungen

Diese Bewertungen sind die unabhängige Meinung unserer Kunden, die dieses Produkt nachweislich gekauft haben.
Zum Herunterladen FAQ – häufige Fragen

FAQ – häufige Fragen

Für 3 Monitore müssten Sie ein DIN-Schienen-Netzteil mit mindestens 5 A verwenden, um den ordnungsgemäßen Betrieb aller drei Monitore zu gewährleisten. Andernfalls müssen die Monitore gemäß dem Schaltplan separat mit Strom versorgt werden.

>
Das System wird mit 4 Adern verkabelt (UTP/FTP-Datenkabel, idealerweise mit doppelten Adern für jeden Eingang). Wir empfehlen UTP- oder geschirmtes FTP-Kabel CAT.5, idealerweise CAT.6, bei größeren Entfernungen ab 20 m SYKFY-Kabel (5x2x0,5 oder 10x2x0,5). Für den ordnungsgemäßen Betrieb des Geräts ist es notwendig, Verbindungen herzustellen (Power, GND, Video, Audio). Der Anschluss (Strom, GND, Bild, Ton) ist für die korrekte Funktion des Geräts erforderlich.

Standard 2-adriges CYKY-Kabel. Die Steuerung erfolgt über einen trockenen/spannungsfreien Kontakt.


Beide Monitore müssen an das Stromnetz angeschlossen werden. Sie verbinden den primären Monitor (hier SLAVE OUT Anschluss) mit dem zweiten Monitor (hier SLAVE IN Anschluss). Die Kameraeinheit wird an DOOR1 angeschlossen. Das Schloss muss ebenfalls eine eigene Stromversorgung haben. Bitte beachten Sie das beigefügte Dokument.

>

Ja, sie sind enthalten.

Es gibt 3 Stufen der Empfindlichkeit in den Einstellungen (1, 2, 3), Stufe Nummer 3 sollte die höchste Empfindlichkeit sein und dann ausgeschaltet werden.

Es können bis zu 2 CCTV-Kameras an das Gerät angeschlossen werden.
Die Kameraeinheiten der Produktlinie EM-10AHD sind aus massivem Metall gefertigt. Das macht sie widerstandsfähig gegen Witterung und mechanische Einflüsse. Regen oder Schnee machen ihnen nichts aus.

Ja, dieses Gerät verfügt über eine adressierbare Gegensprechanlage. Nur innerhalb einer Taste auf der Kameraeinheit, die 1 Verzweigung darstellt.

Die Kameraeinheit ist bis -40°C ausgelegt.

Wenn eine Bewegung erkannt wird, wird eine Aufnahme gemacht. Standardmäßig wird kein Audiosignal aufgezeichnet.

Getestet mit 16- und 32-GB-Karten. Offenbar sollte es auch bei höheren Kapazitäten keine Probleme geben.

Anrufe sind nur mit Bildtelefonen möglich, die über eine Taste an der Kameraeinheit verfügen. Bei Geräten mit mehreren Tasten können Anrufe nur zwischen Monitoren getätigt werden, die innerhalb eines einzigen Zweigs angeschlossen sind (für H3016, H3017, H3018- 1 Teilnehmer = 1 Taste = 1 Zweig, es können bis zu 7 Monitore angeschlossen werden, zwischen denen Anrufe getätigt werden können). Beispiel: Wenn ich eine H3018-Einheit mit 4 Tasten habe, wobei jede Taste eine Familie mit einem Monitor anzeigt, sind Anrufe zwischen den Monitoren nicht möglich. Wenn jedoch dieselbe Familie zwei Monitore hat (einen im Flur und einen im Schlafzimmer), ist ein Anruf zwischen ihnen möglich - beide Monitore leuchten gleichzeitig auf, wenn sie geklingelt werden.

Ja, das ist möglich. Das Bild der Außenkameraeinheit wird unter dem Symbol VCHOD1/VCHOD2 (je nach Anzahl der Außenkameraeinheiten), das Bild der CCTV-Kameras im Innenbereich unter dem Symbol BYT1/BYT2 (je nach Anzahl der CCTV-Kameras) aufgerufen. Ein Bildtelefonsystem kann maximal 2 CCTV-Kameras an den Master (Hauptmonitor) anschließen. Die Stromversorgung der CCTV-Kamera erfolgt über den Monitor.

>
Wenn mehrere Monitore mit der Intercom-Option an dieselbe Zweigstelle angeschlossen sind, ist es nicht mehr möglich, eine Verbindung zu einem laufenden Gespräch herzustellen.
Ja, das Set erlaubt den Anschluss von bis zu 2 Türkameraeinheiten und jede kann natürlich auch das Türschloss steuern, sowie 2 zusätzliche externe Überwachungskameras - daher ist es auch möglich, zwischen der Anzeige auf VCHOD1 und VCHOD2 zu wechseln.
Sie müssen sich nicht summieren. Sie verbinden die Türeinheit mit einem 4-adrigen Kabel und den Torlauf mit einem 2-adrigen Standardkabel.

Kann mit dem Symbol des Sticks umgeschaltet werden (DOOR 1, DOOR 2 / CAMERA 1, CAMERA 2).

Die Erkennung muss im Menü aktiviert werden. Das Videophon zeichnet dann die Bewegung auf der eingelegten SD-Karte auf und es ist möglich, diese Aufzeichnungen abzurufen (Menü - Tür/Tür1 oder Tür2 und die Erkennung 1, 2 oder 3 je nach gewünschter Empfindlichkeit einstellen).

Anweisungen zur Verkabelung finden Sie im beigefügten Dokument.

Die Glocke aus dem Set H1139 kann nicht verwendet werden. Wir empfehlen die ZV2 Melody Türklingel an Elektrobock. Wir bieten sie jedoch nicht in unserem E-Shop an.

Wenn die Karte im Format FAT32 formatiert ist, wird sie vom Gerät automatisch erkannt. Es wurde mit 16/32/64/256 GB ohne ein einziges Problem getestet. Das Gerät unterstützt das mp3-Format, es gibt keine Längenbeschränkung, solange die mp3 ist, wird es klingeln.

Dies könnte bedeuten, dass die Nachtsichtfunktion aktiviert wird, die automatisch mit dem IR-Sperrfilter arbeitet. Ich würde empfehlen, das System mit einem Stück Datenkabel kurzzuschließen, z.B. 1m, um zu sehen, ob es sich weiterhin so verhält. Wenn sich das Gerät beim Kurzschließen korrekt verhält, liegt das Problem irgendwo in der Verbindungsstrecke selbst.
Ja, wenn Sie die erste Kameraeinheit am DOOR1-Pin und die zweite am DOOR2-Pin und die Monitore in der Reihenfolge (primärer Monitor)-Clamp TO SLAVE und (sekundärer Monitor)-SLAVE IN angeschlossen haben, können Sie über die Gegensprechanlage telefonieren. Bis zu 7 Monitore können mit einer Taste Branch=1 verbunden werden.
60 Sekunden sind das Minimum. Die einzige Lösung besteht darin, die Empfindlichkeit der Bewegungserkennung in den Einstellungen zu verringern (Erkennung 1,2,3).
Das hängt von der Art des Schlosses selbst ab: C0024- Drücken Sie die entsprechende Taste, um einen typischen Summton für 1-2 Sekunden zu aktivieren, der es Ihrem Besucher ermöglicht, das Tor oder die Haustür zu öffnen. Wenn sie in diesem Zeitintervall nicht durchkommen, müssen Sie einen neuen Impuls auslösen. Außerdem verfügt es über einen eingebauten Stift, der leicht herausgeschoben werden kann, um das Schloss für eine beliebige Zeitspanne zu deaktivieren (dauerhaft zu entsperren). Während dieser Zeit ist der Zugang zu Ihrem Grundstück/Haus uneingeschränkt möglich. Der / C0025- unterscheidet sich von den anderen Modellen durch seine Drehmomentstiftfunktion. Dank dieser Funktion wird das Schloss entriegelt, wenn die entsprechende Taste auf Ihrem Heim- oder Videotelefon gedrückt wird, und zwar so lange, bis die Person das Tor passiert hat. Einmal zugeschlagen, verriegelt das BEFO 1221 das Tor wieder, was es zu einem begehrten Werkzeug macht, vor allem dort, wo die Kameraeinheit nicht direkt neben dem Tor steht.
Es handelt sich um eine braune und schwarze Kabelverbindung. Die Exit-Taste wird über die GND-Klemme geschaltet.

Bitte versuchen Sie, die SD-Karte zu formatieren oder besser eine andere Speicherkarte zu verwenden, um die Aufnahme zu speichern.

 Es gibt keinen Grund, warum das Bild auf der Aufnahme von geringerer Qualität sein sollte als das Standardbild.

Unerreichbar - das Gerät erlaubt dem Besucher eine Sprachnachricht zu hinterlassen

Unterbrechen - das Klingeln der Innen- und Außeneinheit wird stumm geschaltet

Wenn Sie die Modusoption auf "Nicht stören" einstellen, klingelt der Monitor nicht.

Unsere Produktpalette erlaubt maximal 4 Teilnehmer - 4 Monitore und eine Kameraeinheit für 4 Teilnehmer (H3018), bei dieser Verbindungsmethode ist es nicht möglich, die Gegensprechanlage als Mittel zum Rufen zwischen den Teilnehmern zu verwenden. Wenn die Monitore in einem einzigen Zweig verbunden sind, der durch eine Taste auf der Kameraeinheit repräsentiert wird, ist es möglich, die Gegensprechanlage zu verwenden. Auf diese Weise können bis zu 7 Monitore parallel angeschlossen werden. Pro Monitor können 2 Kameraeinheiten angeschlossen werden. Auf der Rückseite des Monitors befindet sich immer eine DOOR1 / DOOR2 Klemmenleiste.

SD-Karte nicht enthalten.

Nach dem Download und der Installation der neuen Firmware steht das Menü in folgenden Sprachen zur Verfügung: tschechisch, slowakisch, slowenisch, polnisch, ungarisch, englisch.

Siehe "Anleitung" im Abschnitt "Downloads".

Ja, das ist eine Möglichkeit. Die Monitore werden parallel hintereinander geschaltet und können dann von jedem Monitor separat gesteuert werden + es ist möglich, zwischen den Monitoren über die Gegensprechfunktion zu kommunizieren.

Für diesen Fall genügt ein Ausgangstaster, der sich an der Innenseite der Eingangstür befindet. Alternativ H8011 kaufen (muss an das Stromnetz angeschlossen werden), Adapter nicht enthalten.

Es handelt sich um ein System zur Verbindung von 2 Tasten an der Kameraeinheit (2 separate Kommunikationszweige). Übersetzt bedeutet dies, dass die erste Taste für einen Kommunikationszweig (z.B. eine Gehäuseeinheit) und die zweite Taste für den zweiten Kommunikationszweig (die zweite Gehäuseeinheit) ist. Jeder Kommunikationszweig kann auf bis zu 7 parallel geschaltete Monitore erweitert werden.

>
Ich empfehle, die Verdrahtung gemäß der Anleitung, die Befestigung an den Klemmen, die ausreichende Isolierung und die Art des Kabels (abgeschirmt) zu überprüfen und es kurz auf dem Tisch einzustecken, um zu sehen, ob es funktioniert.

Die Lautstärke des Lautsprechers für die Kommunikation über die Gegensprechanlage kann über das Menü (Zahnrad) und das Symbol für die Einstellung des Klingeltons (Notensymbol) eingestellt werden - hier können Sie einstellen: Zeit, Länge und Lautstärke des Klingeltons, Auswahl der Melodie... Für die Kommunikation über die Gegensprechanlage ist der Klingelton im Gerät voreingestellt. Es ist daher möglich, bis zu 3 Zeiträume für die Melodie für die Eingänge Door1/Door2 einzustellen.

1.Laden Sie die Datei von der Website herunter
2.Entpacken Sie die Zip-Datei
3.Öffnen Sie die Datei mit der gewünschten Sprache und laden Sie dann die Datei mit der Erweiterung .fw auf die SD-Karte hoch und führen Sie dann ein Firmware-Update auf dem Gerät durch.


Leider ist diese Verbindung nicht möglich.
Dies ist nicht möglich.

Die Länge der Aufnahme beträgt etwa 30 Sekunden.

Ja, Datensätze werden automatisch überschrieben.

Mit dem Videotelefon können Sie ein Tor steuern - sonst würden Sie beide Tore gleichzeitig steuern, wenn Sie den Impuls zum Öffnen geben.

Ja. Wenn Sie Kameraeinheit Nummer 1 in PIN DOOR1 und Kameraeinheit Nummer 2 in PIN DOOR2 haben und jemand klingelt, leuchten beide Displays mit dem Wort DOOR 1 oder DOOR 2 auf.

Es kommt darauf an, wer zuerst am Monitor erscheint, um den laufenden Anruf zu bearbeiten. Das laufende Gespräch kann vom anderen MO nicht mehr erreicht oder gestört werden.

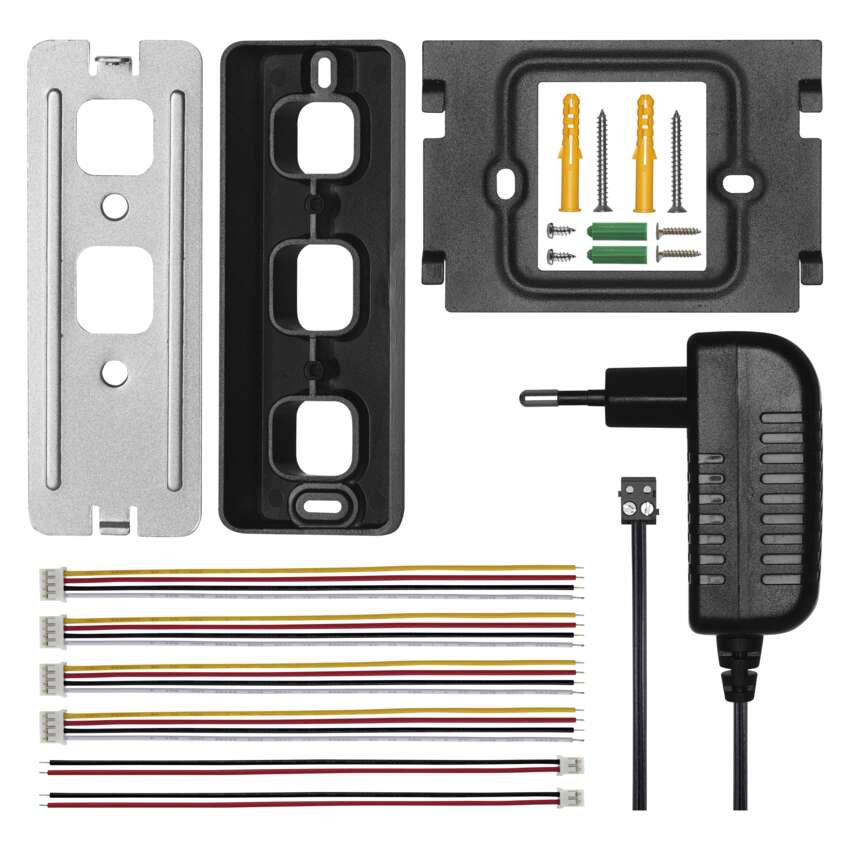

Videomonitor 1 Stück
Montagerahmen für Videomonitor 1 Stück
Türkameraeinheit 1 Stück
Haube 1 Stück
Netzteil 1 Stück
Montageschrauben
Anschlüsse

Es handelt sich um eine Kommunikation zwischen mehreren Monitoren in einem Zweig (bis zu 7), die nach Nummern benannt sind. Das einzige Produkt, das diese adressierbare Gegensprechanlage bietet, ist die H3010.
Ja, dies ist nur bei Videotelefonen möglich, bei denen es eine Taste an der Kameraeinheit gibt. Es ist nur möglich, Anrufe zwischen Monitoren zu tätigen, die an einer Außeneinheit innerhalb einer Verzweigung angeschlossen sind (für H3016, H3017, H3018 - 1 Teilnehmer = 1 Taste = 1 Verzweigung, an die bis zu 7 Monitore angeschlossen werden können und zwischen denen Anrufe getätigt werden können). Beispiel: Wenn ich ein H3018-Gerät mit 4 Tasten habe, wobei jede Taste eine Familie mit einem Monitor anzeigt, sind Anrufe zwischen den Monitoren nicht möglich. Wenn jedoch in einer Familie zwei Monitore vorhanden sind (einer im Flur und einer im Schlafzimmer), ist es möglich, zwischen beiden Monitoren zu telefonieren - beide Monitore klingeln dann gleichzeitig.
Grundsätzlich jede analoge CCTV-Kamera (darf nicht IP sein) mit 1080p-Auflösung.
Leider ist diese Kombination nicht möglich.

Alle außer H2030 und H2050 (max. 2 CCTV-Kameras pro Videotelefon und Anschluss an den Master-Monitor)

- mehr CCTV-Kameras können nicht angeschlossen werden.
Alle außer H1139.
Die empfohlene Körpergröße beträgt 140-170 cm.
12V/2A. Nur das Modell H2050 hat eine 15-V-Stromversorgung.

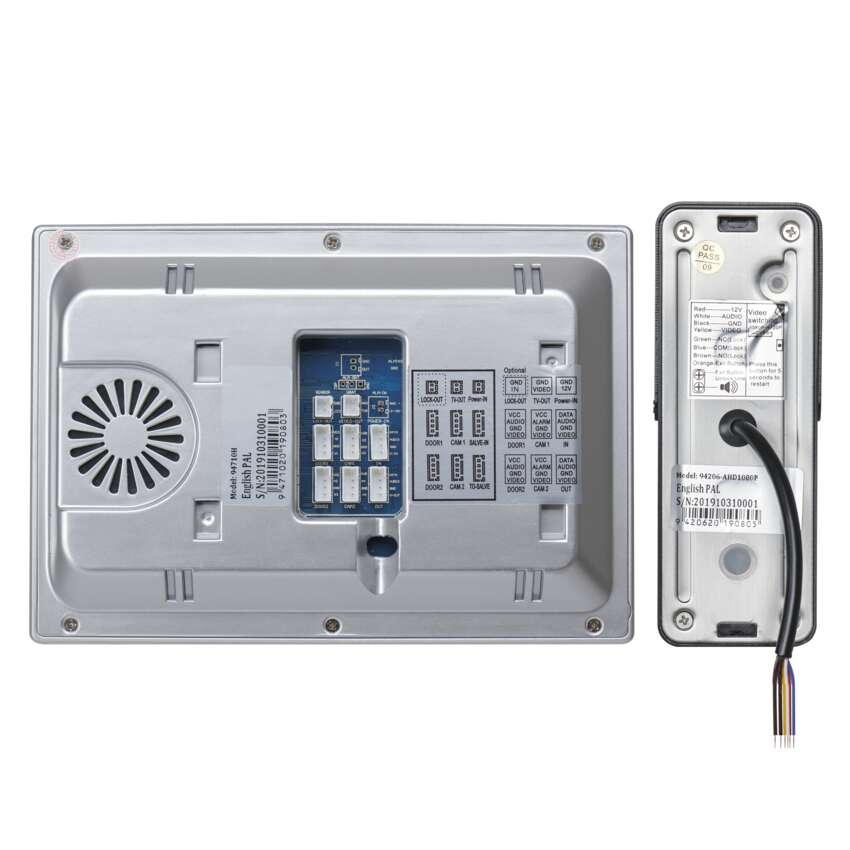

Weiß - Audio, schwarz - GND, gelb - Video, rot - 12 V Stromversorgung.
Nicht angegeben, sendet das Bildtelefon einen kurzen Impuls - es erfolgt nur ein kurzes (eine Sekunde) Schließen des Relais. Standard-Torantriebe funktionieren mit dieser Steuerung.
Im Grunde jede Taste, die wir für drahtlose Türklingeln verkaufen. Es muss ordnungsgemäß an die Kameraeinheit angeschlossen sein, von der es mit Strom versorgt wird.
Ja, das ist theoretisch möglich. Ich würde auf die Parallelverdrahtung mit einem anderen Leiter achten, damit es keine gegenseitige Beeinflussung gibt, da das CYKY-Kabel nicht abgeschirmt ist, auf die Entfernung zwischen Monitor und Kameraeinheit (bis zu 20m könnten OK sein) und auf die Anzahl der Adern in der Verkabelung.
1. Firmware aktualisieren / 2. sich auf die Überprüfung von Sicherheit, Firewall und Einstellungen des Providers konzentrieren. Das Gerät verwendet die Ports: (udp,tcp) 80, 8080, 8000, 443, 21047 (diese müssen offen sein und durchlaufen) / 3. überprüfen Sie die Verbindung zum 2,4GHz-Netz / 3. überprüfen Sie, dass der Low-Data-Modus auf Ihrem mobilen Gerät nicht aktiviert ist - es gibt eine Verschlechterung für die Verbindung zur Kameraeinheit
Es sieht so aus, als ob eine Störung in die Drähte gelangt. Dies kann mit einem abgeschirmten Kabel vermieden werden, indem die Abschirmungen beider Seiten mit der GND-Klemme verbunden werden. Bis 20m Qualität FTP CAT.5, idealerweise CAT.6 (sie sind abgeschirmt) / Über 20m SKYFY 5x2x0,5 oder 10x2x0,5 (sie sind abgeschirmt). In der Basisversion ist ein Koaxialkabel nicht erforderlich, es wird jedoch für eine Entfernung von 100 m empfohlen. Für lange Erdleitungen wird die Telekommunikationskabelkategorie TCEPKPFLE empfohlen.
Die Kameraeinheit wird über den Monitor mit Strom versorgt, außer bei der h1139.
Die Stromversorgung des Schlosses erfolgt über ein eigenes Netzteil, das nicht im Lieferumfang enthalten ist (12V/2A), außer bei H2014 - hier benötigt das Türschloss kein eigenes 12V-Netzteil.

Nur für folgende Produkte: H1085 und H1014 ( EMOS RL-10M)

1. Messen Sie die Polarität und den Zustand der Stromversorgung, 2. überprüfen Sie die Verdrahtung gemäß den Anweisungen, 3. nach der Beschreibung sieht es nach einem Fehler des Adapters aus, versuchen Sie, ihn im geladenen Zustand zu messen. Wenn der Adapter unbelastet war, scheint er in Ordnung zu sein.
Der Ausgang für die Torsteuerung ist 12V DC und für den Torantrieb ein spannungsloser Schließer (normal offen) - das Videophon sendet einen kurzen Impuls - es erfolgt nur eine kurze (eine Sekunde) Relaisschaltung. Standard-Torantriebe funktionieren mit dieser Steuerung.
Ich empfehle, die Verdrahtung gemäß der Anleitung, die Befestigung an den Klemmen, die ausreichende Isolierung und die Art des Kabels (abgeschirmt) zu überprüfen und es kurz auf dem Tisch einzustecken, um zu sehen, ob es funktioniert.
H3010 und zusätzliche Kameraeinheit H3016 / H2017 + H1141 / H2030 + H1140.

Wenn Sie zu einem neuen ISP gewechselt haben, müssen Sie Ihr Gerät zurücksetzen. Wenn auch ein Router-Gerät geändert wurde, überprüfen Sie bitte die Anschlussfreigabe. Zu guter Letzt würde ich die Sicherheits- und Firewall-Einstellungen des Anbieters überprüfen.
Das Gerät verwendet folgende Ports: (udp,tcp) 80, 8080, 8000, 443, 21047 (diese müssen offen und durchlässig sein).
Das WLAN muss standardmäßig auf 2,4 GHz eingestellt und sicher sein.
