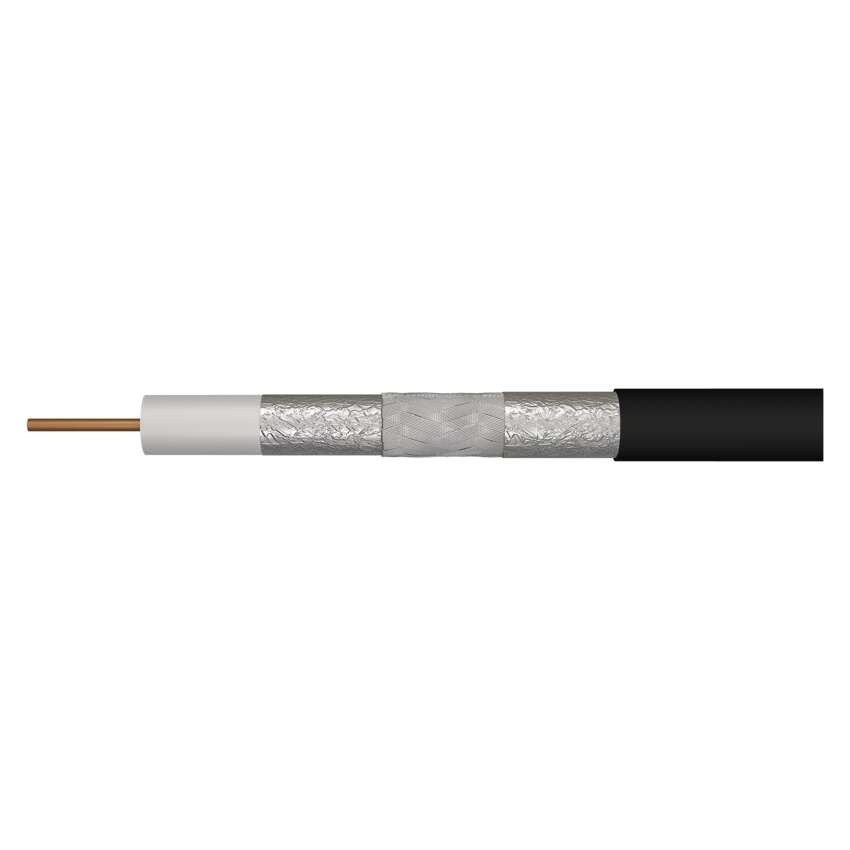

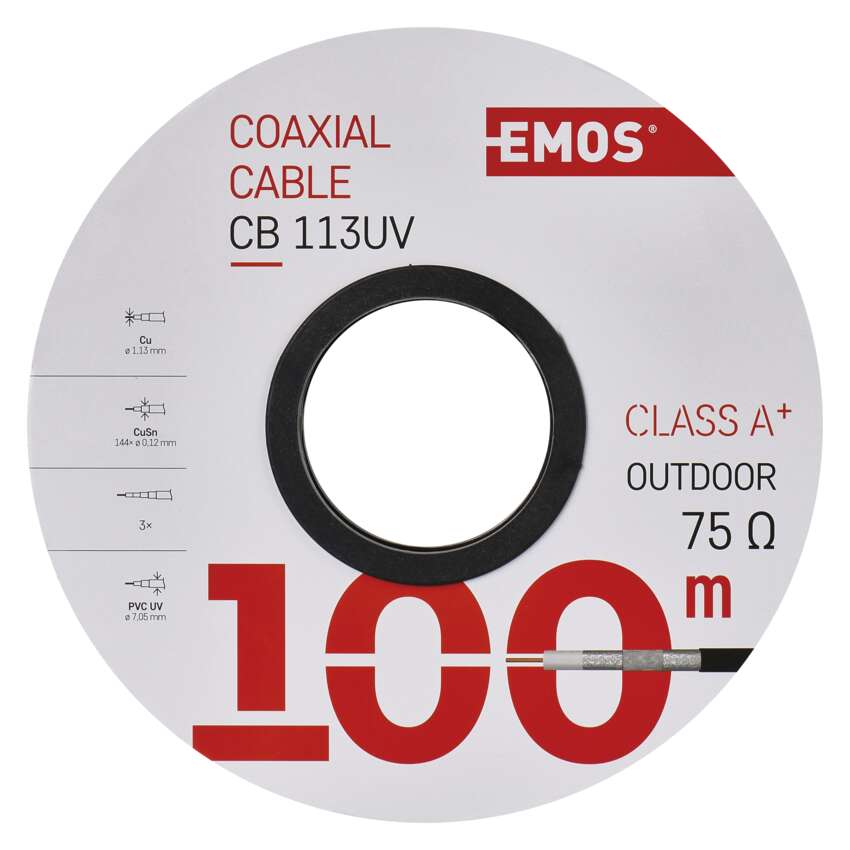

Koaxialkabel CB113UV, 100m
Katalognummer S5265
Wählen Sie die Variante
Verkaufsverpackung
Vorrätig
10.12.2025 bei Ihnen
67,92 €
20 % rabatt
Den Code in Warenkorb eingeben: RABATT20
84,90
€
Details zur Produktsicherheit:
Verantwortliche Person für die EU
Wir empfehlen den Kauf
Beschreibung
Parameter
Produktbewertungen
Zum Herunterladen
Produktbeschreibung

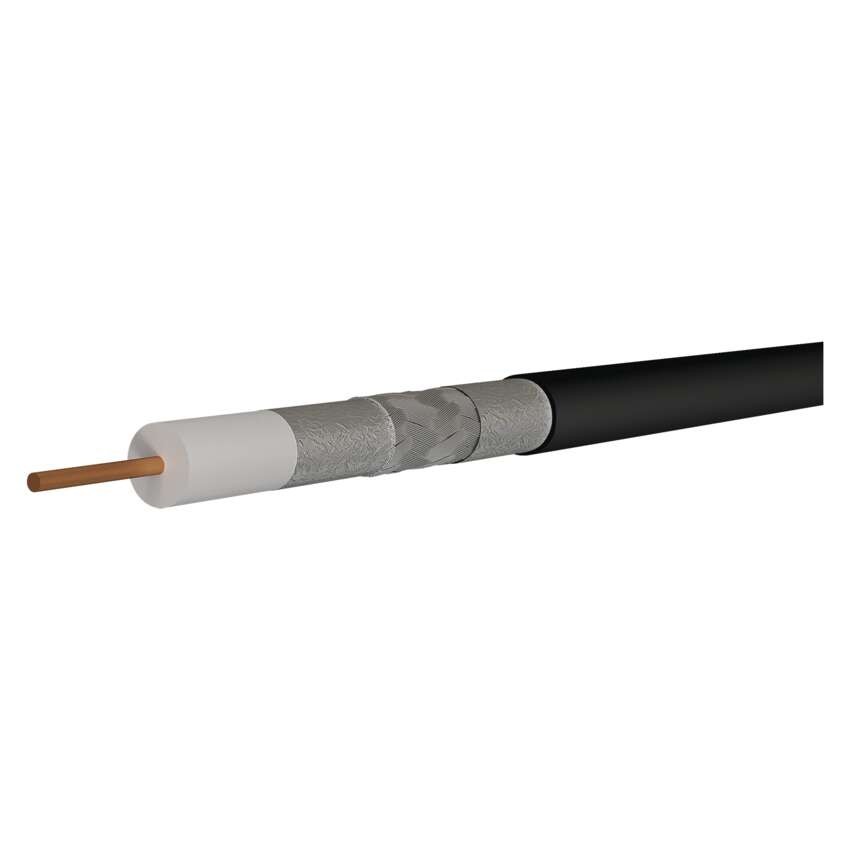

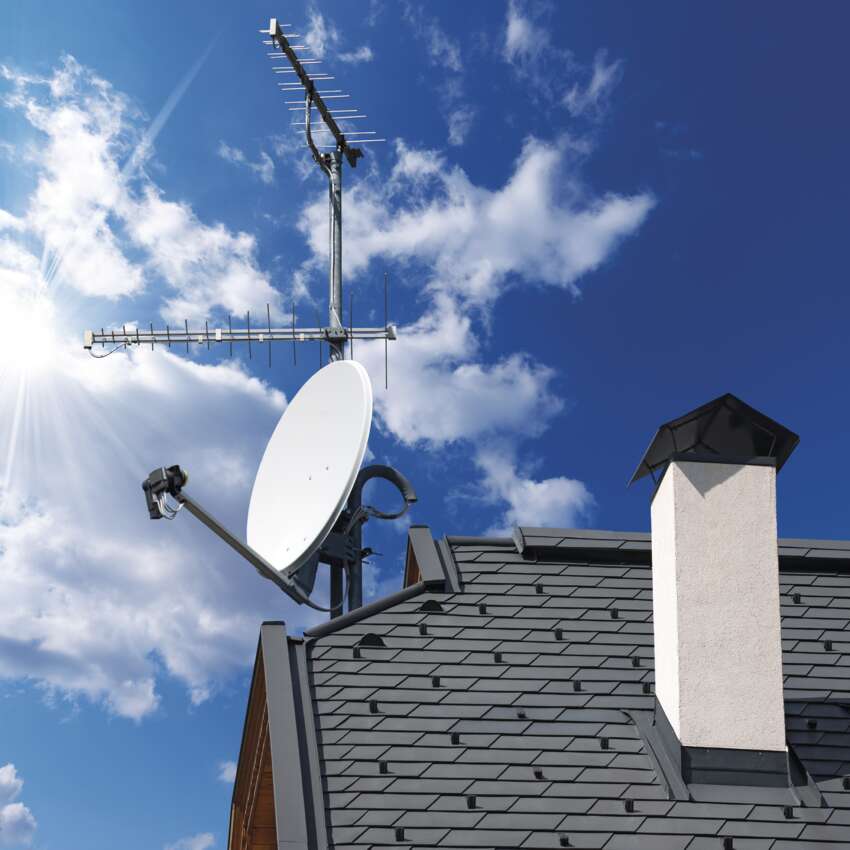

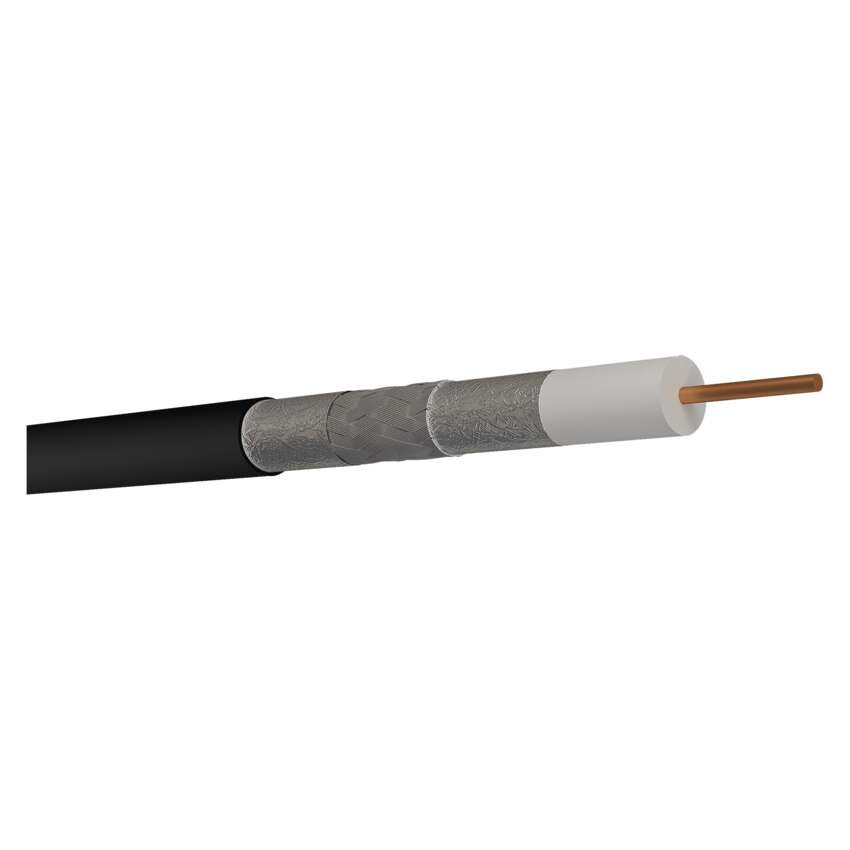

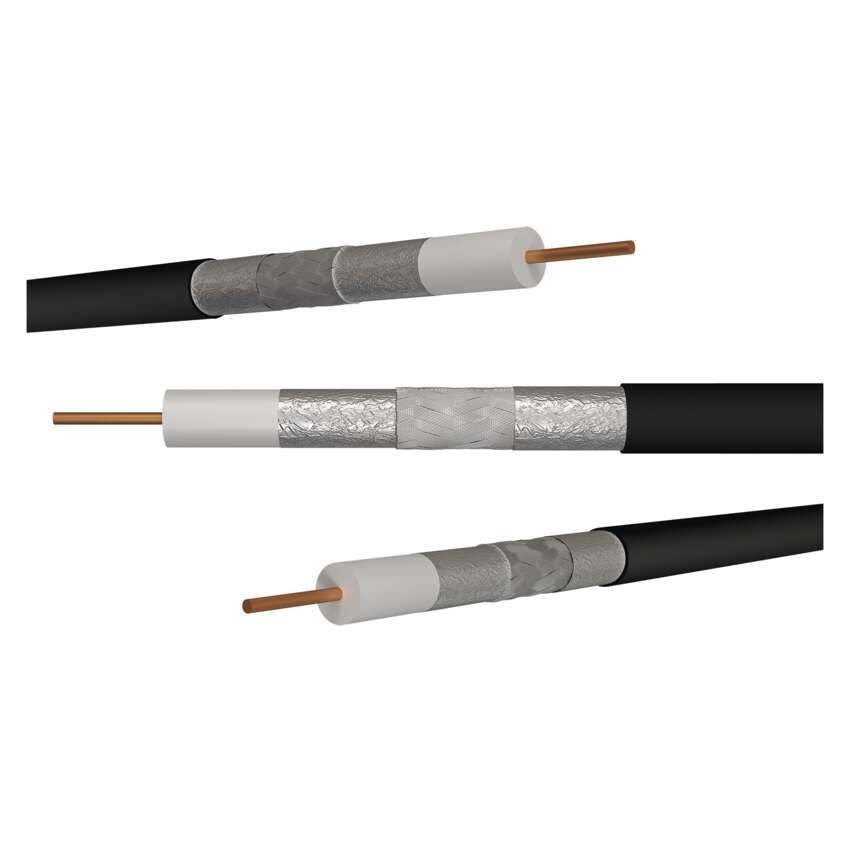

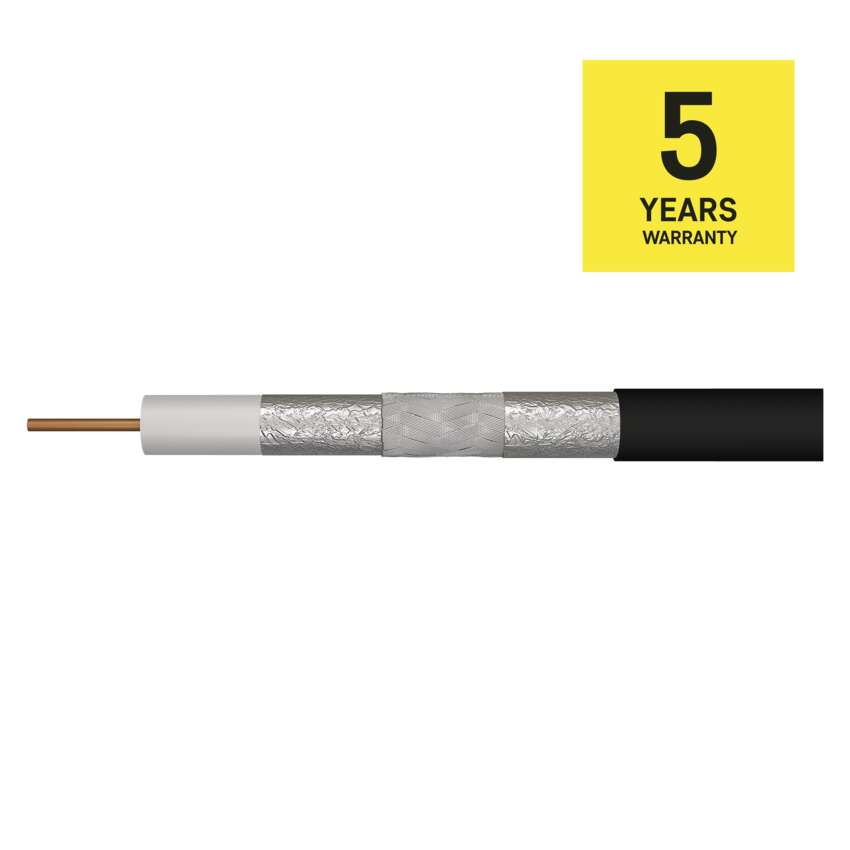

Koaxialkabel von höchster Qualität mit Mittelleiter aus reinem BC-Kupfer und TRISHIELD-Dreifachschirmung aus verzinntem Kupfer CuSn. Das Kabel ist für alle anspruchsvollen Übertragungsanwendungen - CCTV, TV und SAT-Signale bestimmt.Koaxialkabel von höchster Qualität mit Mittelleiter aus reinem BC-Kupfer und TRISHIELD-Dreifachschirmung aus verzinntem Kupfer CuSn. Das Kabel ist für alle anspruchsvollen Übertragungsanwendungen - CCTV, TV und SAT-Signale bestimmt.
Parameter
| Marke | EMOS |
|---|---|
| Katalognummer | S5265 |
| Produktnummer | 2305113500 |
| EAN | 8595025326133 |
| Benutzung | tertiäre Verkabelung, Außen |
|---|---|
| Impedanz | 75 Ohm |
| Typ des Koaxialkabels | CB113UV |
| UV Beständig | ja |
| Geeignet für Außenverwendung | ja |
|---|---|
| Durchmesser des Kabelmantels | 7,05 mm |
| Material der Schirmung | verzinntes Kupfer (CuSn) |
| Verpackungsweise - Länge | 100 m |
| Durchmesser des Innenleiters | 1,13 mm |
| Schirmabdeckung | >84 % |
| Anzahl der Schirmungen | 3 |
| Durchmesser der Schirmung | 144× 0,12 mm2 |
| Farbe des Kabelmantels | schwarz |
| Material des Innenleiters | Kupfer (Cu) |
| Verpackungsweise - Bezeichnung der Metrage | 1–100 m |
| Dielektrikum Typ, Durchschnitt | FPE 4,8 mm |
| Max. Dämpfung bei 20 °C (dB/100m) 860 MHz | 17,87 |
| Schirmung der II.Folie | Al/PES Spirale |
| APE = Luftdielektrikum | nein |
| Farbe der Isolierung von den Stromversorgungsleitern | nicht aufgeführt |
| Verkürzungsfaktor | 0,84 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder Quickfix (gesteckt) | *K7220 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder verschraubt | *K7351 |
| FPE = Schaumdielektrikum | ja |
| Gewicht (kg/km) | 43,5 |
| Isolierung der Stromversorgungsleiter | nicht aufgeführt |
| Isolierungswiderstand zwischen der Kernen bei 20 °C (MOhm/km) | 500 |
| Kapazität (pF/m) | 52 |
| Konstruktion der Stromversorgungsleiter | nicht aufgeführt |
| Material des Kabelmantels | UV-beständiges PVC |
| Max. Dämpfung bei 20 °C (dB/100m) 1 000 MHz | 19,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 10 MHz | 2,28 |
| Max. Dämpfung bei 20 °C (dB/100m) 100 MHz | 5,8 |
| Max. Dämpfung bei 20 °C (dB/100m) 2 000 MHz | 28,2 |
| Max. Dämpfung bei 20 °C (dB/100m) 450 MHz | 12,8 |
| Max. Dämpfung bei 20 °C (dB/100m) 650 MHz | 15,1 |
| Max.Gleichstromwiderstand bei 20 °C (Ohm/km) - Innenkern | 25,7 |
| Max.Gleichstromwiderstand bei 20 °C, (Ohm/km) - Außenkern | 45,9 |
| Min. Biegeradius einmalig/mehrfach | 30/60 mm |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 10–300 MHz | 31 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 300–600 MHz | 25 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 600–900 MHz | 23 |
| min. Dämpfung der Dämmerung (dB) 10 ~ 800 MHz | >95 |
| Montagetemperatur | +5°C bis +60°C |
| Gefährliche Substanzen | keine |
| PE = Polyethylen-Dielektrikum | nein |
| PES = Folienschicht | nein |
| Anzahl der Drätchen in Schirmung | 144× 0,12 mm |
| Querschnitt der Stromversorgungsleiter | nicht aufgeführt |
| Lagertemperatur | -20°C bis +75°C |
| Schirmung der I.Folie | 1× Al/PES |
| Brandverhalten-Klasse | Eca |
| Verpackungsweise - Typ der Spule | Papierspule |
| Garantiezeit | 5 Jahre |

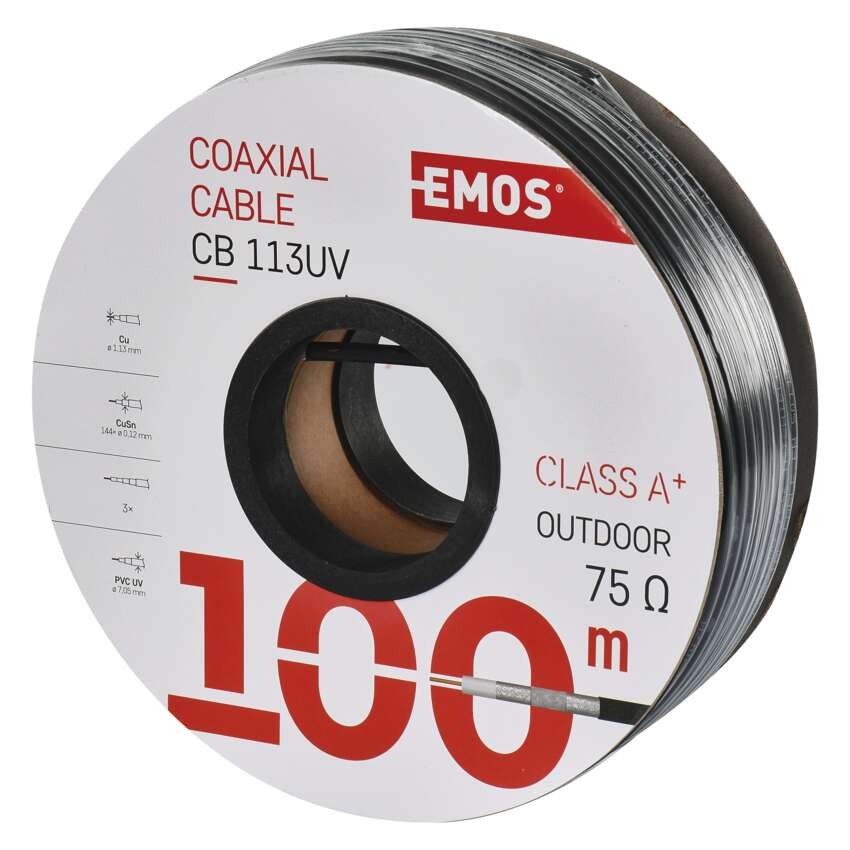

| Verkaufsverpackung | 100 m, Spule |
